滑木包装箱的结构
2013-10-14 13:10:35 来源：点击：
滑木包装箱是由底座、两个端面、两个侧面和顶盖组成的，底座、端面和侧面及盖板可以预制，到现场后将各构伯组装合拢。一、底座 ...
滑木包装箱是中型木包装箱，其内装物质量限于150-1500kg，外尺寸长、宽、高之和限于7m，宽、高在1.5m以下，主要用于机械产品的包装，也可用于小件货物的集装。
滑木包装箱是由底座、两个端面、两个侧面和顶盖组成的，底座、端面和侧面及盖板可以预制，到现场后将各构伯组装合拢。

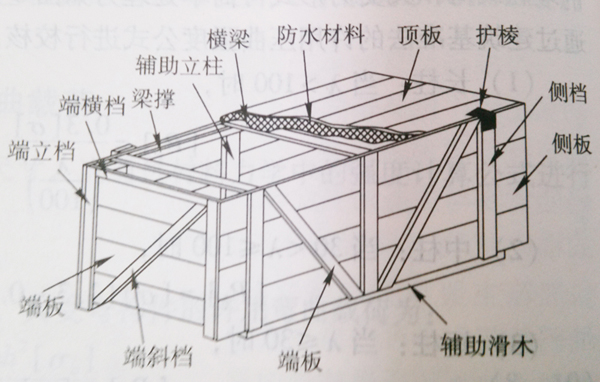

上图为：滑木包装箱的结构图
一、底座
组成底座的构件有滑木、辅助滑木、端木、枕木、底板。

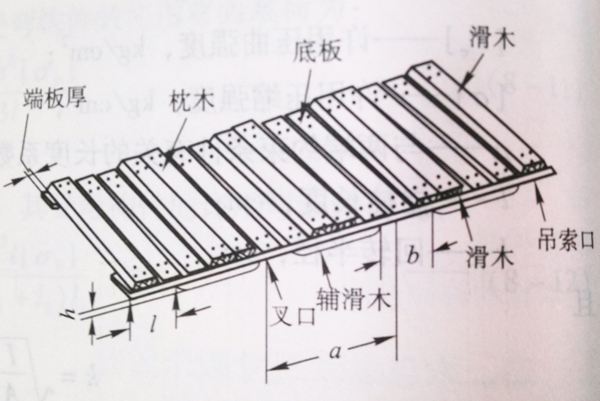

上图为：滑木包装箱底座图
1. 滑木是底座长度方向上的构件，起吊时与侧面一起共同承担内装物的重量。
2. 辅助滑木是为了形成挂绳口和叉孔而钉在滑木下面的构件。
3. 枕木是用钉或者螺栓固定在滑木上的。枕木的作用是支撑和固定箱内产品。
4. 端木是用钉或者螺栓固定在滑木上的。端木的作用是安装端面和加强滑木的横向联结。
5. 底板是横向钉在滑木上的木板，其作用是联结滑木，防止底座歪扭。一般来说，底板不完全封闭，板与板之间留有不大的间隙，用来解决木包装箱的通风与排水问题。

二、侧面结构
侧面结构的构件有侧档、辅助立柱、斜档、梁撑、侧板。
1. 侧档的wte是承受堆码载荷，提高侧面结构的整体性，起吊时将滑木的弯曲变形传递给侧板。
2. 辅助立柱和侧档在同一位置上，辅助立柱在箱内，侧档在箱外。辅助立柱的主要作用是支撑梁承，其次是加强侧档。
3. 斜档可以提高侧面结构的整体性，使滑木包装箱有能力随其他货物的水平冲击。
4. 梁撑是顶盖上横梁的支座。
5. 侧板不仅是封闭用板，在起吊时，它还与滑木共同承受内装物引起的弯曲载荷。

三、端面结构
组成端面的构件有端立档、端横档、端斜档、端板。端面的作用是将底座与侧面及顶盖连接起来，对于侧面和顶盖来说，它是支撑结构。端斜的作用，一是提高端面结构的整体性；二是使滑木包装箱有能力承受来自其他货物的横向水平冲击。

四、顶盖
顶盖的构件是横梁和顶板。横梁钉在两个侧面上，而顶板则钉在横梁和两端横档上。顶盖的作用：一是封闭箱顶，二是承受顶盖载荷，三是承受起吊时来自钢丝绳的水平挤压。顶盖载荷指的是码放在箱顶的小件货物的重量。至于尺寸与顶盖相当的大件货物的重量，则称为堆码载荷，主要由两个侧面承担。
